2020年11月13日　Z1RにZX12Rのウィンカーリレー搭載

搭載って書くと仰々しいね。

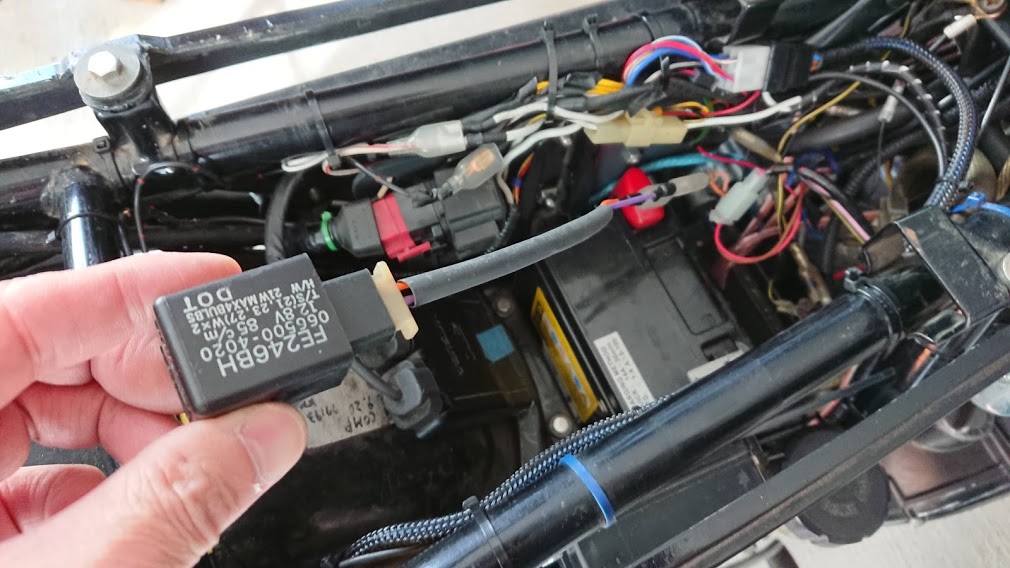

アフターマーケットのウィンカーリレー、軽いし堅牢、おまけに安い。
前に購入した時はもう少し安かったけど。
マウントするためのゴムブーツ？がついているから、ステーに差し込むもよし、タイラップ（インシュロック）で固定するもよし。

個人的には1000円くらいが相場だと思っていたけど、こんな商品まで出回っているのね。

クリックした先の価格に驚き。
販売元によって、天と地ほどに価格が違うのにも驚いたけど。
送料込みで300円以下（2020年11月時点）って…大陸価格には、いつも驚く。
半年くらい前、深センの基板工場に基板作成依頼した時も、すごい金額で出来上がってきたけど…

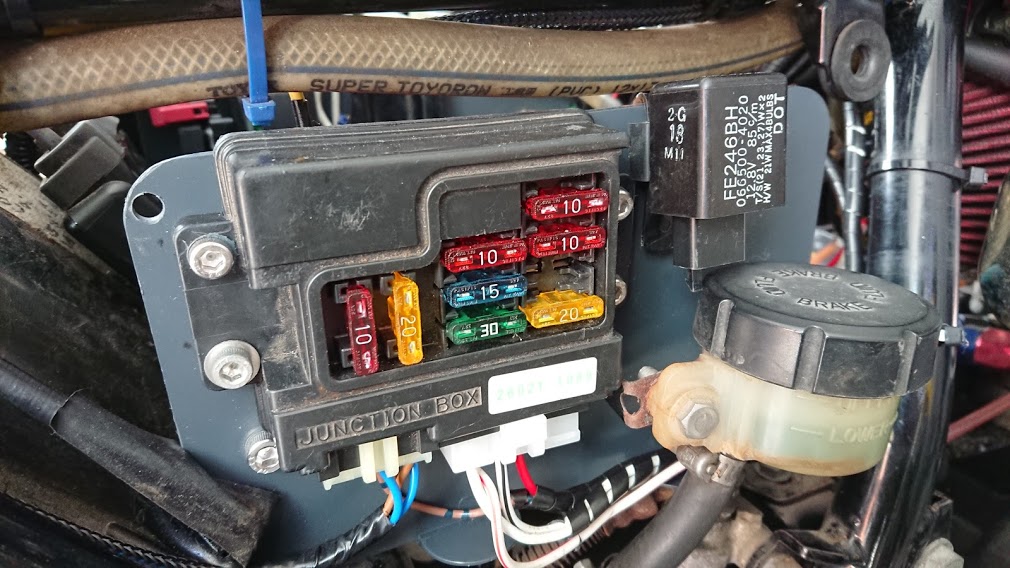

いまのウィンカーリレーは現役バリバリではあるけど、せっかくZX12Rの電装部品を仕入れたので、これもまた試してみる。

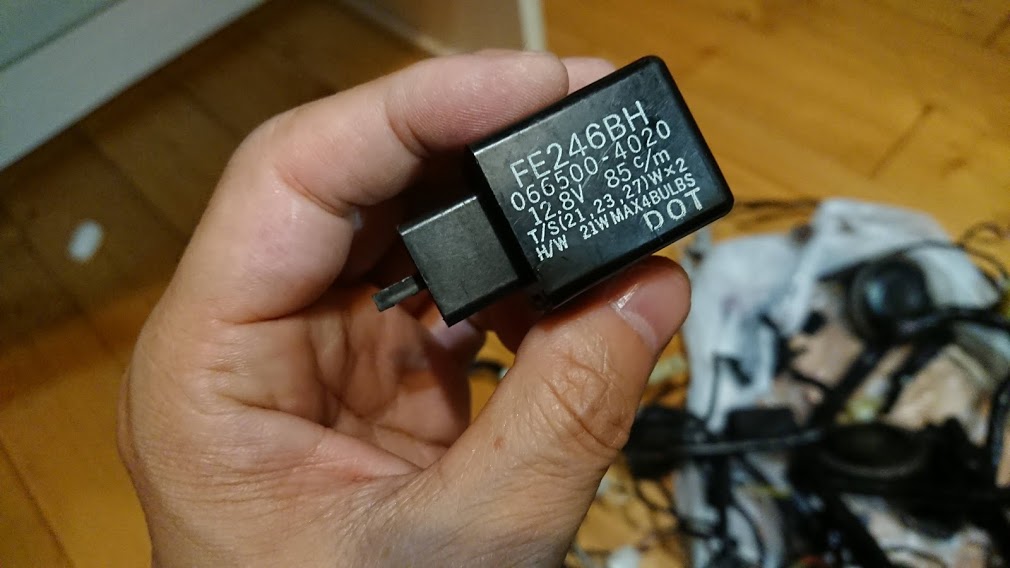

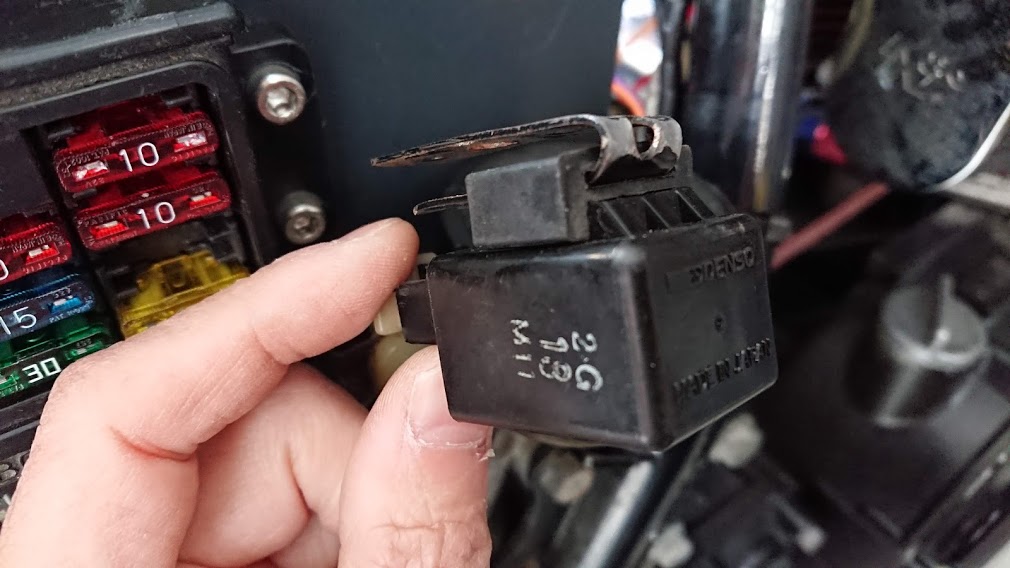

MADE IN JAPAN 、DENSO製。
カワサキのパーツナンバーは
27002-0003
普通に買えば4,851円（2020年11月時点）ですって…！！
マジか。
メーカー純正品のクオリティとして考えたら分からんでもないが…
ダイソー商品でマシンをいじっている人間には手が出ない。

リレーとメインハーネスをつなぐ平型端子は、このリレーには大きすぎるので、サイズダウンした端子つきのカプラーが必要。
純正新品をオーダーすると、こんな感じでハーネスが付属。

【メーカー在庫あり】 カワサキ純正 リレー アッシー ターン シグナル 27002-0003 HD店 価格：4851円（税込、送料別) (2020/11/12時点) 楽天で購入

まずはレイアウトのテストを。

きっとこんな感じ。

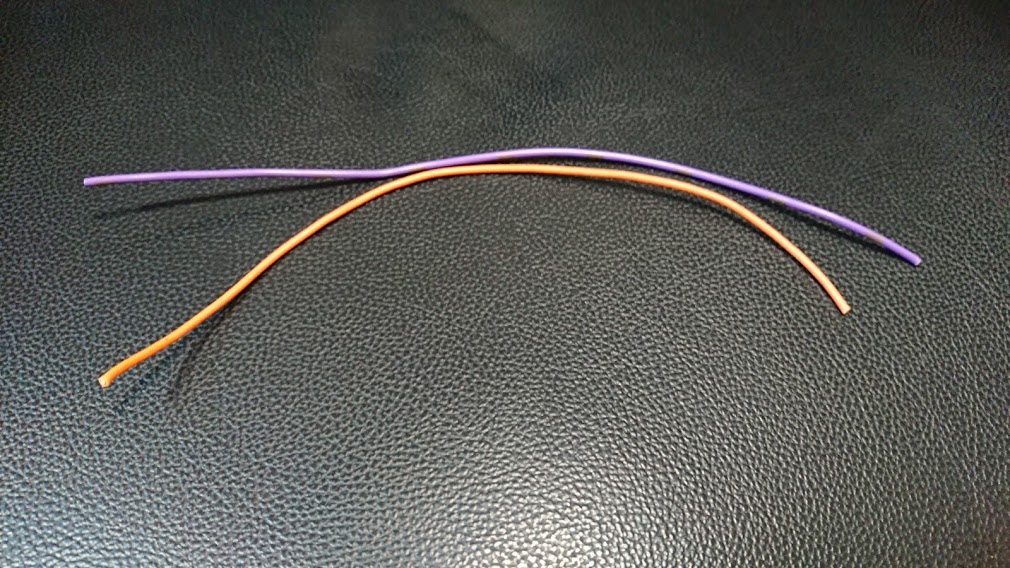

メインハーネスから分岐する線が「オレンジ／緑」と「ピンク」だったのだが、ズバリその色がなかったので、オレンジと紫でお茶を濁す。
この時点で、だいたいの寸法を合わせてやる。

途中の写真撮影してなくて、完成図（何となくわかるでしょ？）。
途中に熱収縮チューブをかまして、処理しやすくしている。

実はリレーに着けるカプラーがなくて、どうしようか、と思ったけど、バラしたメインハーネスの中に３極カプラーを発見。
既存配線を抜いてリサイクル。
カプラーは『端子外し』持っていれば、再利用可能なので、DIYチャレンジャーは１本あると良いです。
ちなみに、ワタクシはヴェッセルの精密ドライバーを削って薄くしたものを使っています。

次はステーの製作。
ゴムマウントを利用して、土台となる板に挟み込んだらいいんじゃない？

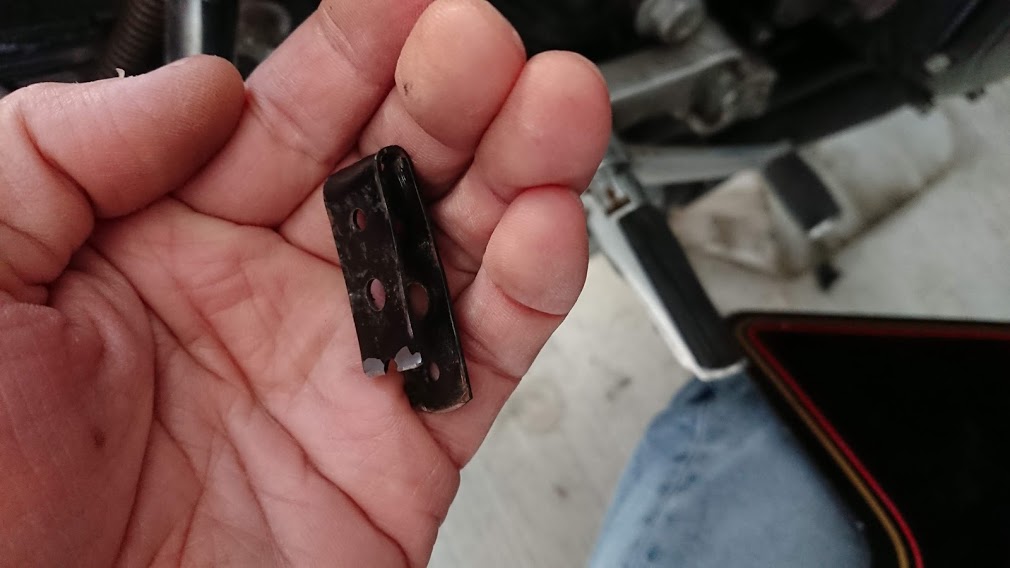

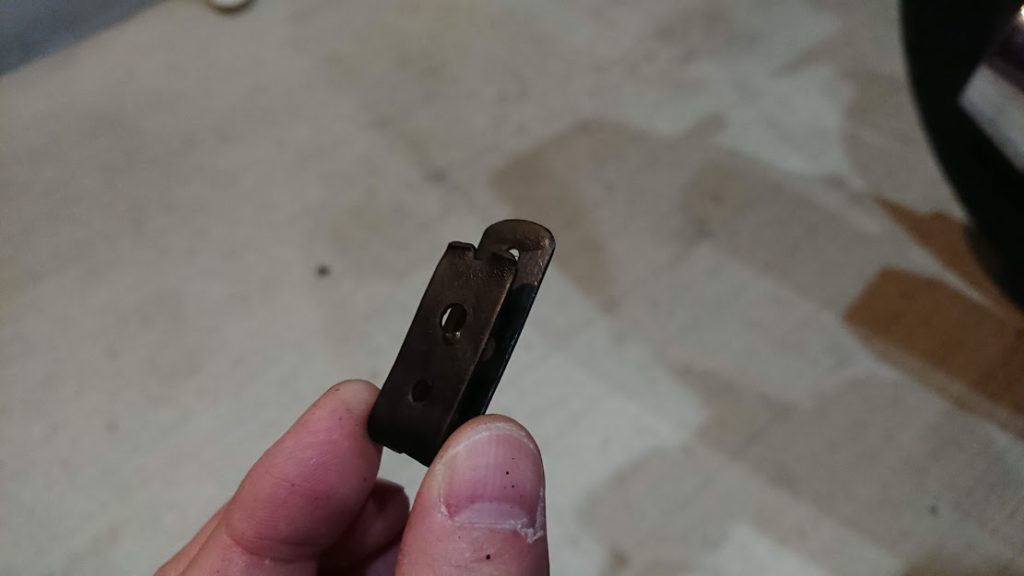

ガラクタ箱から引っ張り出した鋼材を「U」の字に曲げる。
これがゴムパーツと土台を挟み込んでくれる。

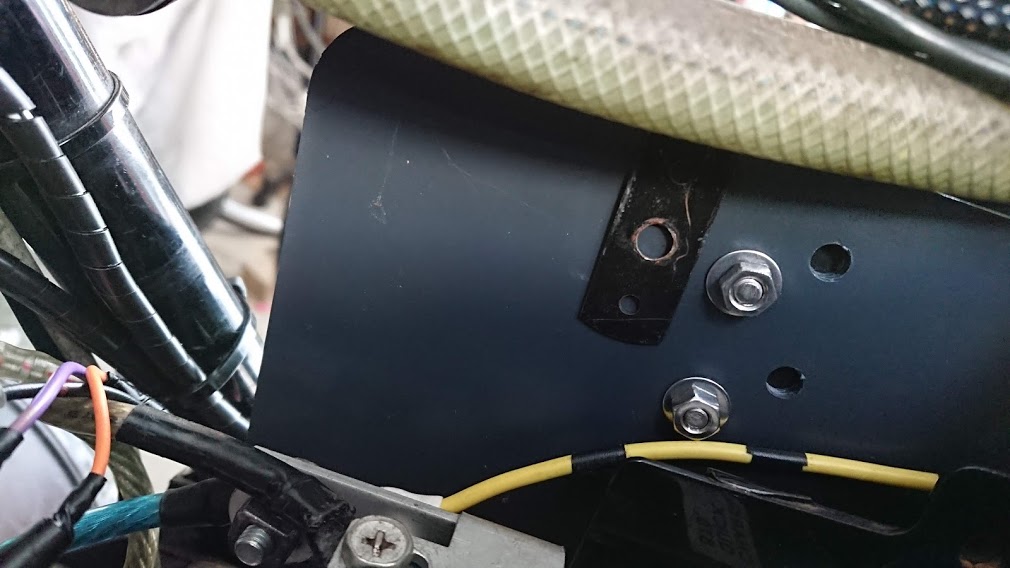

構造上、すっぽ抜けることはないので、これで良いでしょう。

ややサビが気になるので、再塗装。

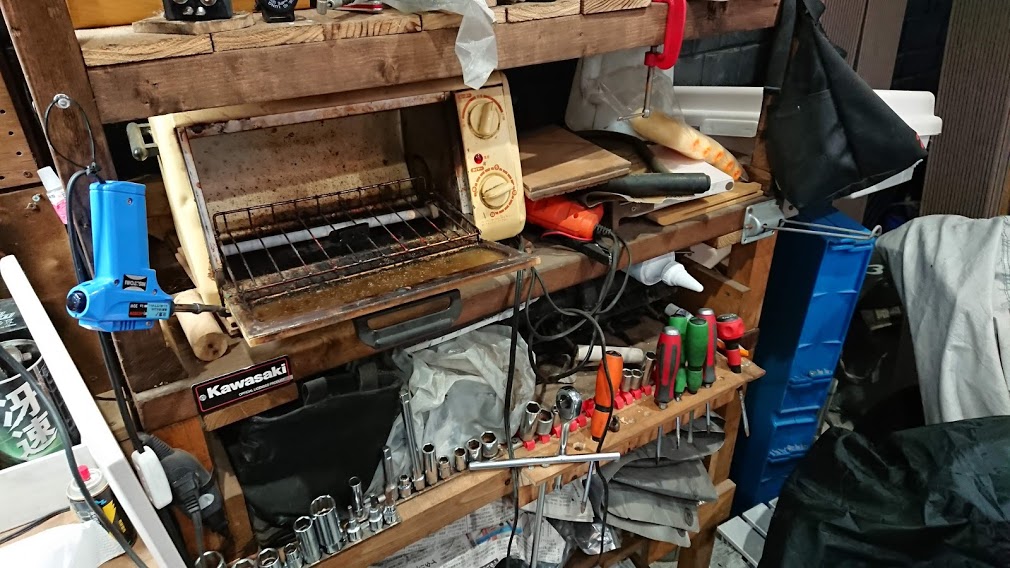

相変わらず散らかし放題の研究所。
画面には映り込んでいないが、とれすぎたカボチャが作業台を占拠している。

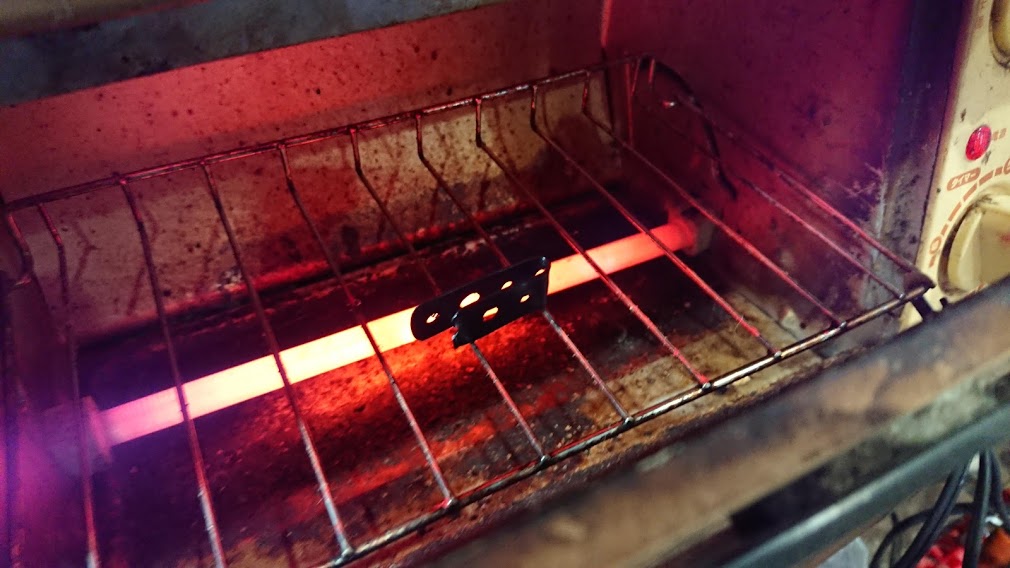

謎の機械が照射する特殊な光（人間の目には見えない）により、対象物が熱を帯びていく。
もちろん、指なんか一発で大やけど。

塗装後、研究所の焼付塗装設備でチンして完成！

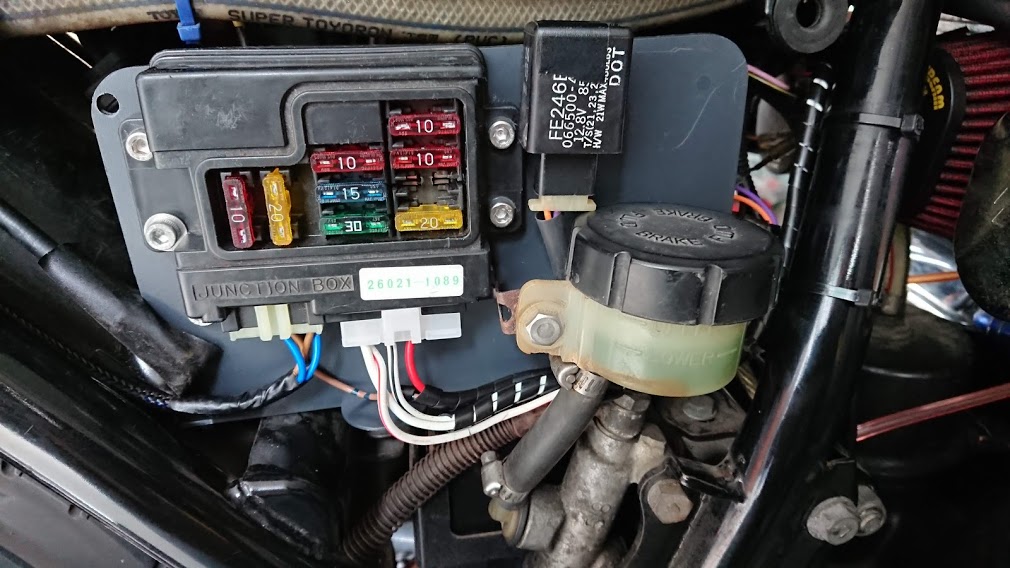

こんな感じで。
ZX-12Rも既に絶版車で設計思想は古いかもしれんが、２００５年式の車体から取り出したパーツなのでヘタレてるわけじゃない。
純正品ということで安心感もある。
特に旧いバイクで電気に不安がある車体は、年式の新しい車体から移植するのもよいかも。
これで、いつの間にか、主要電装が水冷Ｚからの流用品になってしまった(笑)。
